Wouxun - Belegung für ext. Lautsprecher / Mikrofon
auch für Baofeng und Kompatible

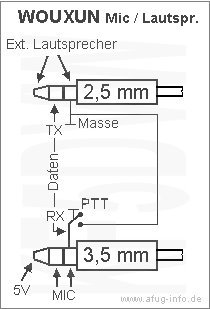

Steckerbelegung, um ein externes Lautsprecher-Mikrofon oder sonstige Geräte an ein Wouxun Duobander 2m/70cm KG-UVD1 oder Baofeng GT-3TP und Kompatible anzuschließen. Die RX-TX-Datenleitung ist für RS232 (bzw. USB).
Die chinesischen Handfunkgeräte sind klein, handlich und günstig. Da die Nachbarkanaldämpfung aber sehr mäßig ist, sind sie eher als Zweitgerät geeignet.
Die Schaltung ist getestet und funktioniert einwandfrei. Dennoch ist die Benutzung auf eigene Gefahr, Afug-Info.de übernimmt keine Haftung.
