Baofeng GT-3TP demontieren

Zusätzlich zum Testbericht und der Beschaltung des Lautsprecher-/Mikrofon-/Datenkabel-Anschlusses, noch eine kleine bebilderte Anleitung, wie man das Baofeng GT-3TP Handfunkgerät und ähnliche auseinanderbauen kann.

Benötigt werden:

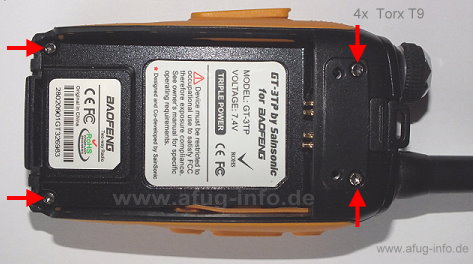

Zuerst löst man an der Geräte-Rückseite die Schrauben (Kreuz) des Gürtelclips und dann die vier Torx-Schrauben. Bild 2

Bei den oberen zwei Torx-Schrauben, die die Akku-Entriegelung halten, ist Vorsicht geboten, denn darunter befindet sich eine kleine Feder. Bild 6


Baofeng GT3-TP Geräte-Rückseite
Bild 1: Schrauben an der Rückseite.

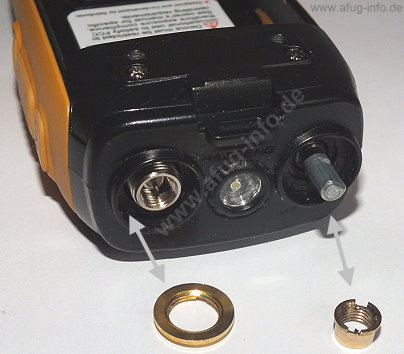

Anschließend wird der Drehknopf (Ein-/Ausschalter/Lautstärke-Regler) nach oben abgezogen und die Antenne herausgedreht. Dann die zwei goldenen Muttern mithilfe einer Spitzzange (ersatzweise Schraubenzieher) herausdrehen. Bild 1


Baofeng GT3-TP Oberseite
Bild 2: Drehschalter und Antenne.

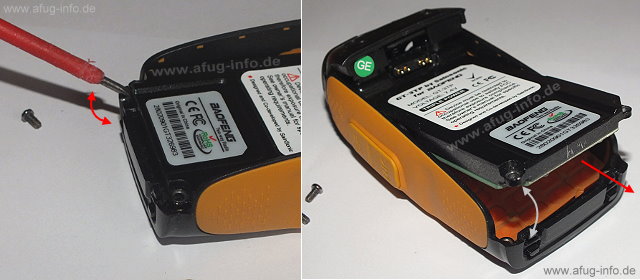

Dann hebelt man mit einem kleinen Schlitz-Schraubendreher an der Unterseite des Geräts vorsichtig das Geräte-Innere hoch, um es dann aus dem Gehäuse herauszuziehen. Bild 3/4

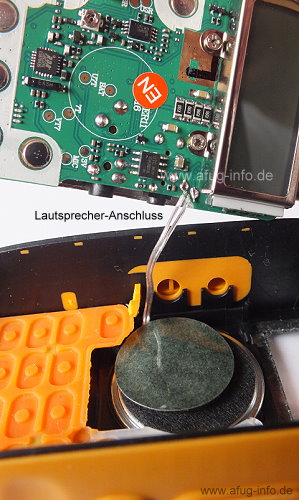

Obacht: Die Kabel für den Lautsprecher dabei nicht abreißen. Wenn Sie doch abreißen, dann wieder an die entsprechenden Pins anlöten. Bild 5


Baofeng GT3-TP Unterseite
Bild 3/4: Vorsichtiges Aufhebeln.


Baofeng GT3-TP - Lautsprecher-Kabel
Bild 5: Lautsprecher-Kabel.

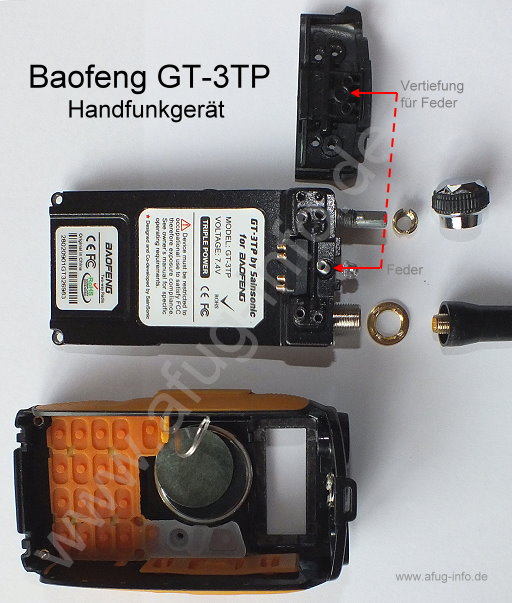

Das demontierte Gerät sieht dann so aus:


Baofeng GT3-TP - demontiert
Bild 6: Rückansicht des demontierten Handfunkgeräts.


Baofeng GT3-TP - demontiert
Bild 7: Die Frontansicht des demontierten Baofeng.


Zusammenbau in umgekehrter Reihenfolge - bei den Muttern an der Oberseite und der Feder sind ein wenig Fingerspitzengefühl und Geduld gefragt.
